漿液閥

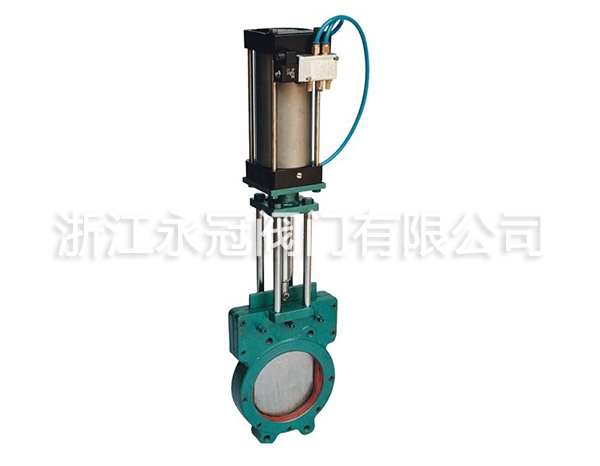

氣動漿液閥Z673X

立即咨詢

漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

Z673X氣動漿液閥產品特點

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔和石墨填料，密封可靠，操作輕便靈活

4、驅動方式為氣動

Z673X氣動漿液閥引用標準

設計制造：JB/T 8691-98

結構長度：GB/T 15188.2-94

法蘭連接尺寸：GB/T 9113-2000

閥門檢查和試驗：GB/T 13927-92

Z673X氣動漿料閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先Jin特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。

Z673系列氣動漿液閥品種齊全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN10000。產品廣泛應用于化工、煤炭、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、手輪等件組成，閥門啟閉靠旋轉手輪動作來完成，順時旋轉時，閥門關閉；反之為開閥。

結構特點：

1、 采用對夾式結構，體積小，重量輕。

2、 完全敞開的通道，可以防止介質在閥內沉積。

3、 新研制的U型封圈，可以保證閥門的良好密封性。

4、 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

5、 流阻小。

6、 安裝維修方便。

技術參數

公稱壓力 PN(MPa)	試驗壓力(MPa)		適用介質	工作溫度計 (℃)
殼　體	密　封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥 漿、活水砂漿、礦渣、堿液	≤100℃
1.0	1.5	1.1

Z673X氣動漿料閥主要外型及連接尺寸

公稱壓力 mm	L	D	D1	D2	B×B	n-M
1.0MPa
50	43	160	125	100	115	4-M16
65	46	180	145	120	115	4-M16
80	46	195	160	135	150	4-M16
100	52	215	180	155	150	4-M16
125	56	245	210	185	190	4-M16
150	56	280	240	210	190	4-M20
200	60	335	295	265	230	4-M20
250	70	390	350	318	280	8-M20
300	80	440	400	368	350	8-M20
350	90	500	460	430	350	10-M20
400	120	565	515	482	350	10-M24
450	120	615	565	532	350	14-M24
500	130	670	620	585	350	14-M24
600	140	780	725	685	430	14-M27
