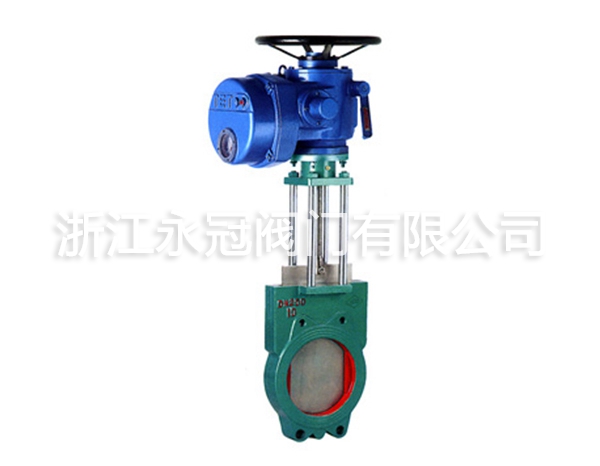

位置:首頁 / 產品中心 / 漿液閥 / 電動漿液閥Z73X
Z973X電動對夾式漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先Jin特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥等附件可以完成開，關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。
Z973X系列氣動漿液閥品種齊全。主體采用鑄造，鑄鋼，不銹鋼等。通徑從DN50-DN1200。產品廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
Z973X電動漿液閥用途：
漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
Z973X電動漿液閥產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為電動
Z973X電動漿液閥引用標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
Z973X電動漿液閥性能材料：
型號 | Z973X-2.5 | Z973X-6 | Z973X-10 | Z973X-16 | |
工作壓力(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | |
適用介質 | 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 | ||||
適用溫度(℃) | ≤120 | ||||
材料 | 閥體 | 灰鑄鐵 | |||
閘板 | 鉻鎳鈦不銹鋼 | ||||
閥體密封圈 | 合成橡膠或聚四氟乙烯 | ||||
閥桿 | 鉻不銹鋼 | ||||
支架 | 碳素鋼 | ||||
填料 | 聚四氟乙烯 | ||||
電動漿液閥技術參數
型號 | Z973X-10、Z973H-16C系列 |
公稱通徑 | DN100∽600mm |
公稱壓力 | 0.6MPa∽1.6MPa |
適用溫度 | ≤120℃∽300℃ |
適用介質 | 煤漿、糖漿、紙漿、泥漿、污水、礦渣、堿液 |
材質 | 鑄鋼、碳鋼、不銹鋼 |
Z973X電動對夾式漿液閥主要性能規范
公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤漿、紙漿、糧漿、粒狀物、糊劑等介質 |
1.0MPa | 1.5MPa | 1.5MPa |
Z973X電動對夾式漿液閥主要外形尺寸
公稱壓力 | DN | L | D1 | D2 | H | A | B | C | D | N-Φ | 電裝型號 |
0.6 | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 277 | 16-M20 | DZ45 | |
500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 277 | 16-M20 | DZ60 | |
600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 24-M27 | DZ180 | |
1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M27 | DZ250 | |
1.0 | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
150 | 57 | 210 | 2400 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
250 | 70 | 320 | 350 | 1140 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 277 | 16-M22 | DZ45 | |
450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 277 | 20-M22 | DZ45 | |
500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 238 | 24-M27 | DZ120 | |
800 | 127 | 898 | 950 | 2500 | 319 | 295 | 554 | 309 | 24-M30 | DZ180 | |
900 | 154 | 1005 | 1050 | 2700 | 319 | 295 | 554 | 309 | 28-M30 | DZ180 | |
1000 | 165 | 1115 | 1160 | 2900 | 319 | 295 | 554 | 309 | 28-M30 | DZ250 | |
1200 | 190 | 1325 | 1380 | 3400 | 319 | 295 | 554 | 309 | 32-M36 | DZ258 |
